ED-OG-AP1の使い方｜準備から停止までわかりやすく解説

はじめに

エアポンプ内蔵オゾン発生器ED-OG-AP1は、コンセントにつなぐだけでオゾンを発生できる小型の装置です。この記事では、準備から運転開始、停止までの基本の手順を、はじめて使う方にもわかりやすいように順を追って解説します。

　

ED-OG-AP1とは？

ED-OG-AP1は、室内の空気を原料にしてオゾンを発生させる、エアポンプ内蔵型の小型オゾン発生器です。AC100Vのコンセントにつなぎ、スイッチを入れるだけでオゾンが発生します。片手で持てるコンパクトサイズで、設置スペースを取りません。

　

動画：2分半で分かるED-OG-AP1の使い方

実際の接続や操作の流れを動画で確認できます。

　

運転前の準備　用意するもの

オゾン発生器を運転する前に、以下のものをご用意ください。

　

オゾン発生器の設置

運転の前に、装置の設置、電源とアースの接続、配管の接続を済ませます。

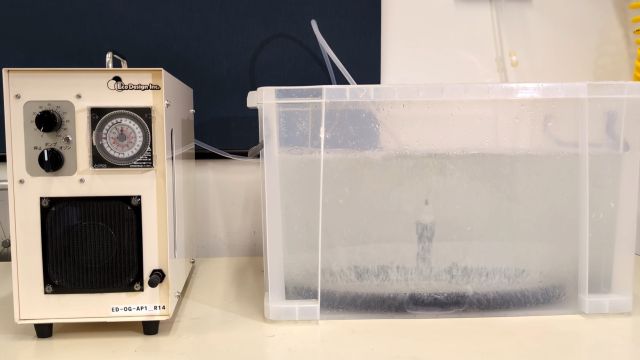

オゾン発生器の設置は水平で安定した屋内に行い、壁などから10cm以上離します。テーブルの上などに置くような形がおすすめです。やむを得ず準屋外環境に置く場合も、直射日光や風雨のかかる場所には設置しないでください。また、必要に応じて防水・防滴対策を行ってください。

　

オゾン発生器の配管接続

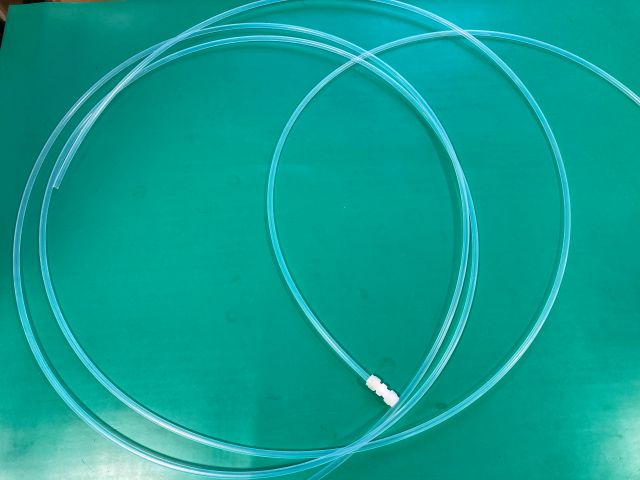

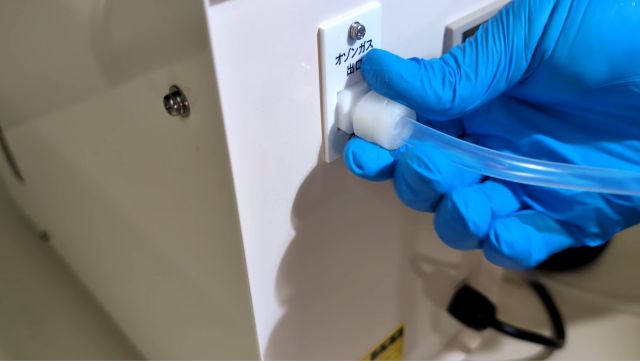

オゾンガス出口にチューブを接続します。配管には外径8mmのPFAチューブやPTFEチューブなど耐オゾン性のある素材を使い、漏れがないよう確実につなぎます。

フッ素樹脂継手は外径8mmチューブ用です。以下の手順に従って配管を接続してください。手締めでも漏れなく締めることができますが、確実に締めるためにはスパナで本締めを行ってください。

　

フッ素樹脂継手配管手順

　

オゾン発生器の電源の接続

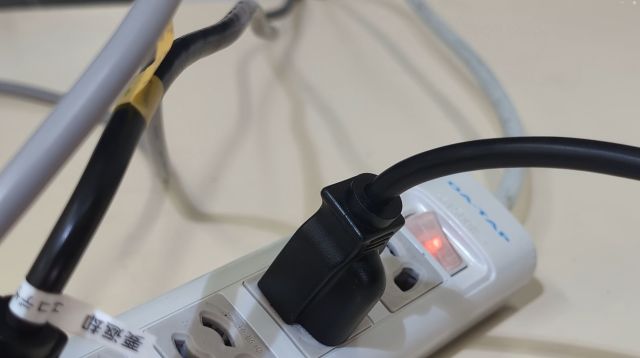

スイッチがOFF側であることを確認してから、付属の電源コードをアース付きコンセントに差し込み、一般的なAC100Vコンセントに接続します。必要に応じて3P-2P変換アダプタをご使用ください。

　

応用：タイムスイッチの設定方法

ED-OG-AP1は24時間周期のタイムスイッチで、15分ごとにオン・オフを切り替えられます。

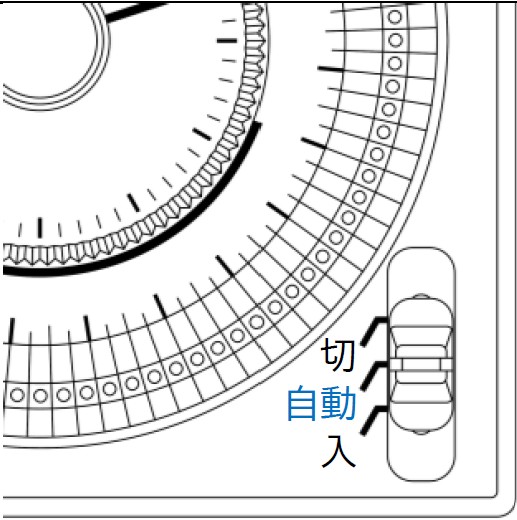

手動で運転切替をしたい時や、常時運転時など、タイマー機能を使わない場合は「入」にします。

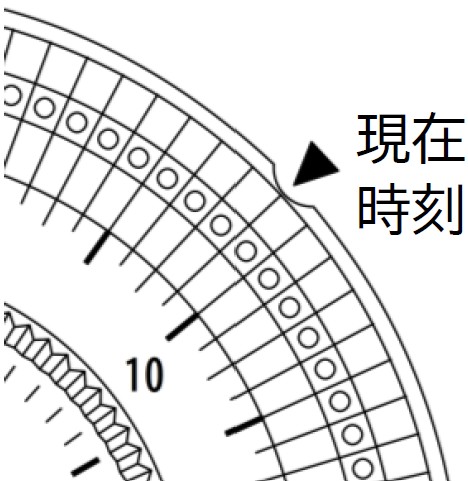

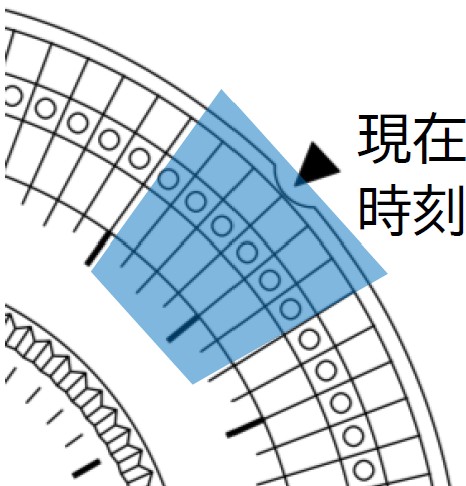

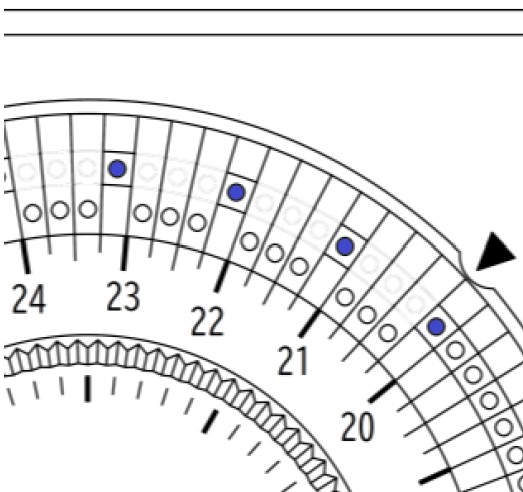

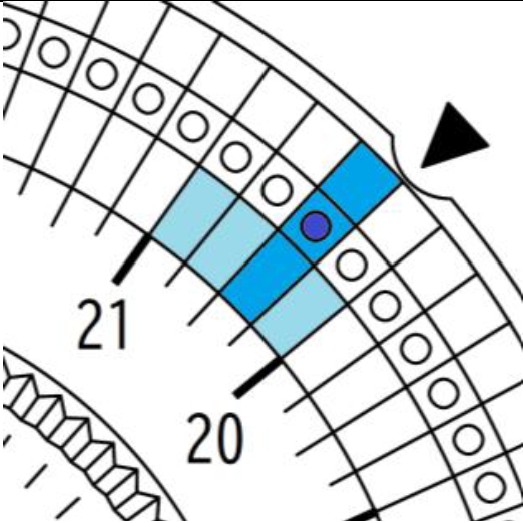

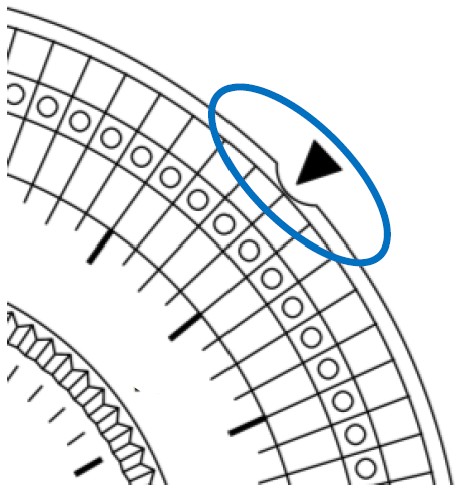

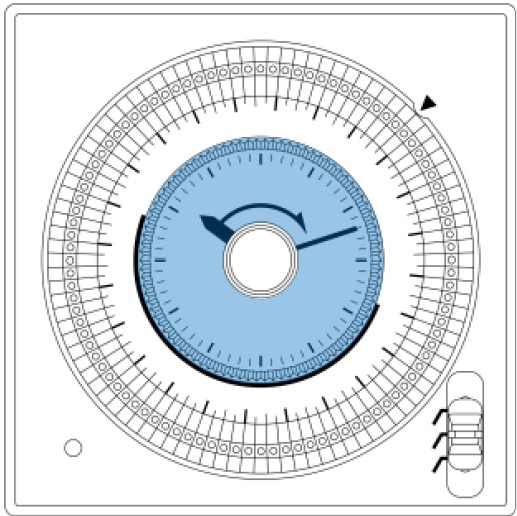

タイマー機能をご利用の場合、スイッチを「自動」にすると、設定子を外側に広げた時間帯だけオゾンが発生します。本体側面の周波数表示（50/60Hz）がお使いの地域と合っているかも確認しましょう。

具体的な手順は以下をご覧ください。

　

運転を始める手順

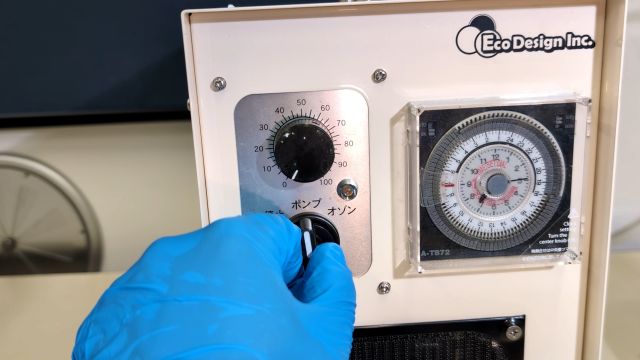

まず前面の出力調節ボリュームで発生量を決めます（最大にしたいときは100％）。次にメインスイッチを中央の「ポンプ」に合わせてポンプを動かし、さらに右の「オゾン」に合わせるとオゾンが発生します。

　

運転を終えるときの手順

運転を終えるときは、メインスイッチを停止側に戻すだけです。原料は室内の空気なので、ガスを止める作業は要りません。

　

放電管のメンテナンス

本装置は空気を原料として運転するため、長期間の使用により放電管の内部に汚れが溜まり、オゾン発生性能や原料ガス流量が低下することがあります。この放電管内部の付着物を付属の洗浄瓶で水洗いすることにより、性能を回復できます。

本装置側面の放電管監視窓より放電の様子を確認できますので、放電が弱くなってきた場合に随時洗浄を行ってください。

詳しい手順は別の記事にまとめておりますので、詳しくはこちらの記事をご覧ください。

　

　

よくあるご質問

まとめ

ED-OG-AP1は、室内の空気を原料にしてオゾンを発生させる小型オゾン発生器です。使用前に設置場所、配管、電源・アースの接続を確認し、必要に応じてタイムスイッチや出力を設定します。運転時はメインスイッチを「ポンプ」から「オゾン」へ切り替え、停止時は停止側に戻します。

酸素ボンベが不要で手軽に使える一方、オゾンは高濃度になると人体に悪影響を与えるおそれがあります。使用時は換気を確保し、配管の漏れや設置環境を確認しながら安全に運用してください。
