【メーカー解説】エアポンプ内蔵型オゾン発生器ED-OG-AP1の放電管メンテナンス方法

はじめに

ED-OG-AP1は空気を原料にオゾンを発生させる装置です。長く使っていると放電管の内部に汚れが溜まり、性能が落ちることがあります。この記事では、付属の洗浄瓶を使った放電管の洗浄方法を分かりやすく解説します。

放電管の洗浄とは？

ED-OG-AP1は室内の空気を原料にしてオゾンを発生させます。そのため、長期間使用すると空気中のホコリや汚れが放電管の内部に付着していきます。汚れが溜まるとオゾンの発生量やガスの流量が低下するため、定期的な洗浄で性能を回復させることが大切です。

洗浄のタイミングはいつ？

洗浄時期の目安は、24時間連続運転で約2か月に1回です。ただし使用環境によって汚れの溜まり方は変わります。本体側面の「放電管監視窓」から放電の様子を確認でき、紫色の光が弱くなってきたら洗浄のサインです（暗くすると見えやすいです）。日頃から監視窓をチェックする習慣をつけておくと安心です。

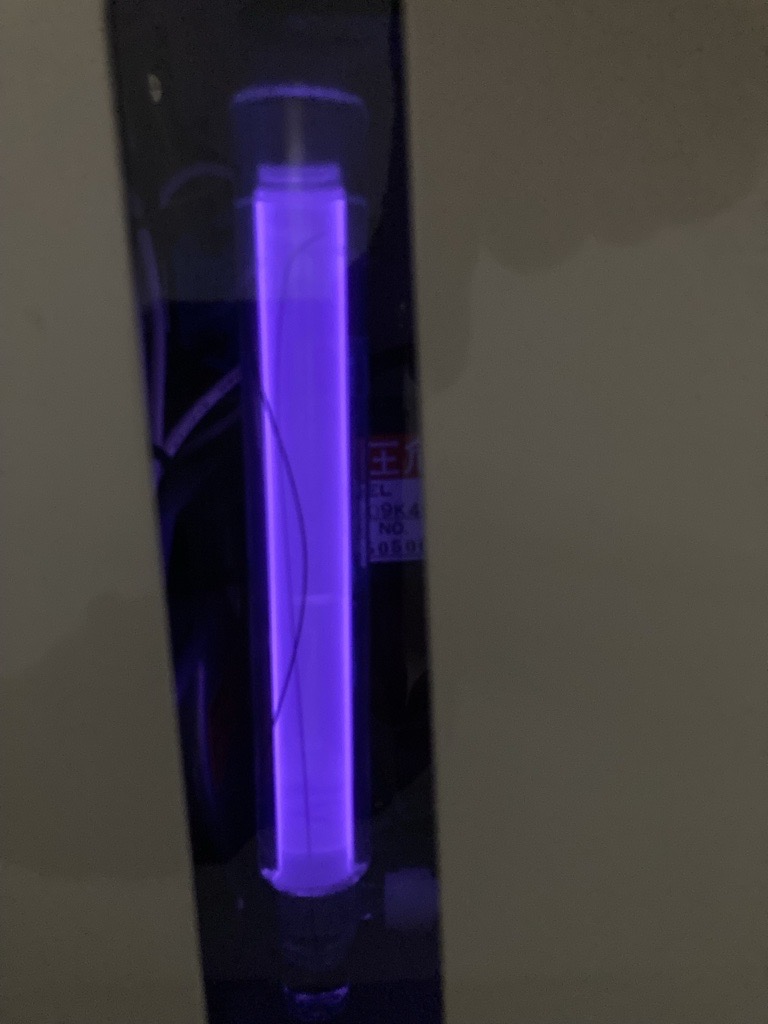

ED-OG-AP1が正常稼働していると、覗き窓から紫色の光が見えます。

洗浄に必要なものは？

洗浄に使うのは、本体に付属している「洗浄瓶」と水だけです。特別な洗剤や工具は必要ありません。また、背面のオゾンガス出口から洗浄水が勢いよく排出されるため、ニトリルゴム手袋と排水を受けるバケツなどを用意しておきましょう。ガス出口に接続している配管や部品は、洗浄前にあらかじめ取り外してください。

洗浄の手順をステップで解説

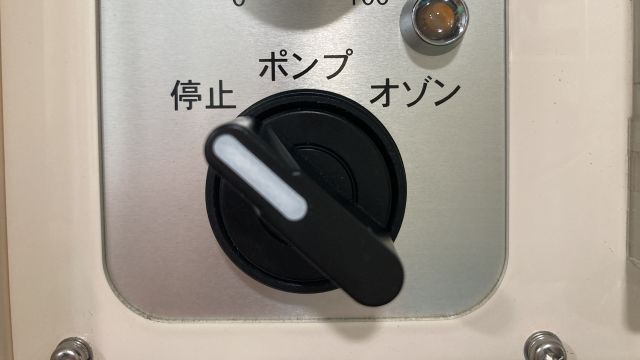

①メインスイッチが「停止」になっていることを確認します。

必ず装置が動作していないことを確認してください。

　

②洗浄水入口と、オゾンガス出口の配管を外します。

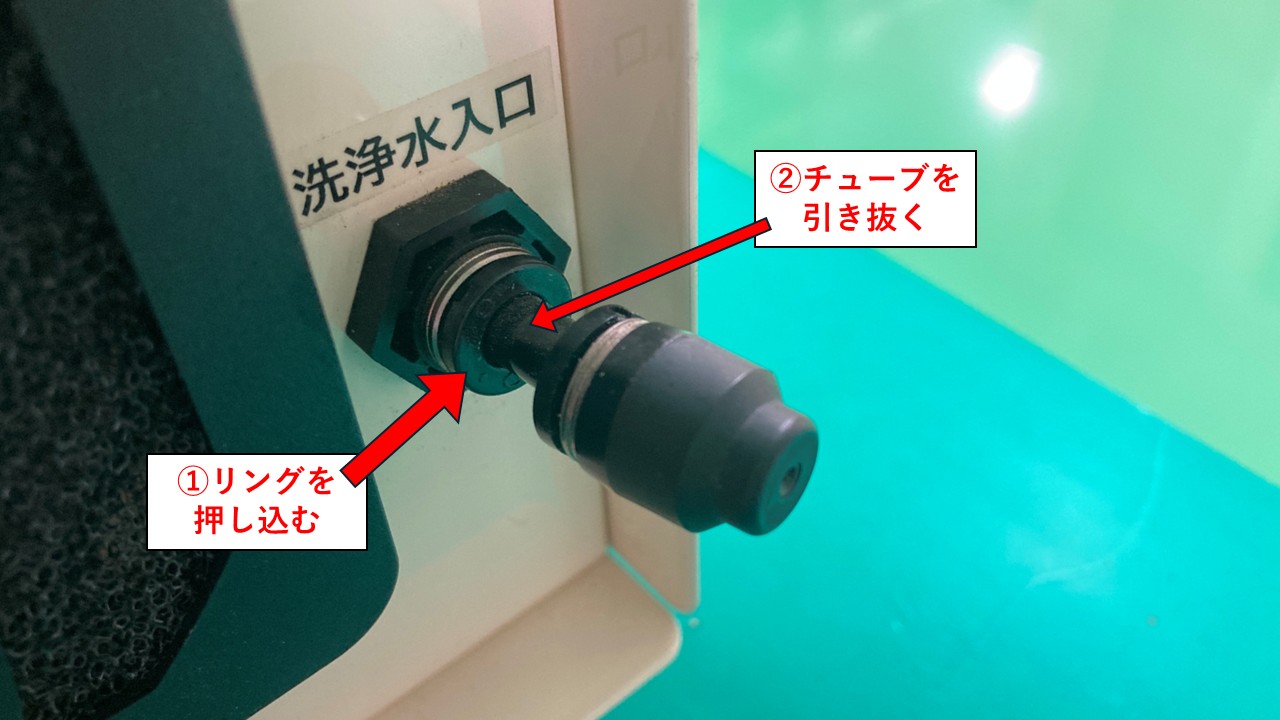

洗浄水入口のチューブの接続口はワンタッチ継手となっております。継手の口にあるリング（黒い淵の部分）を押し込むと配管のロックが解除されて、簡単に配管が外れます。

オゾンガス出口のチューブの接続口はナットになっていて、レンチ等（もしくは素手）で外すことが出来ます。

　

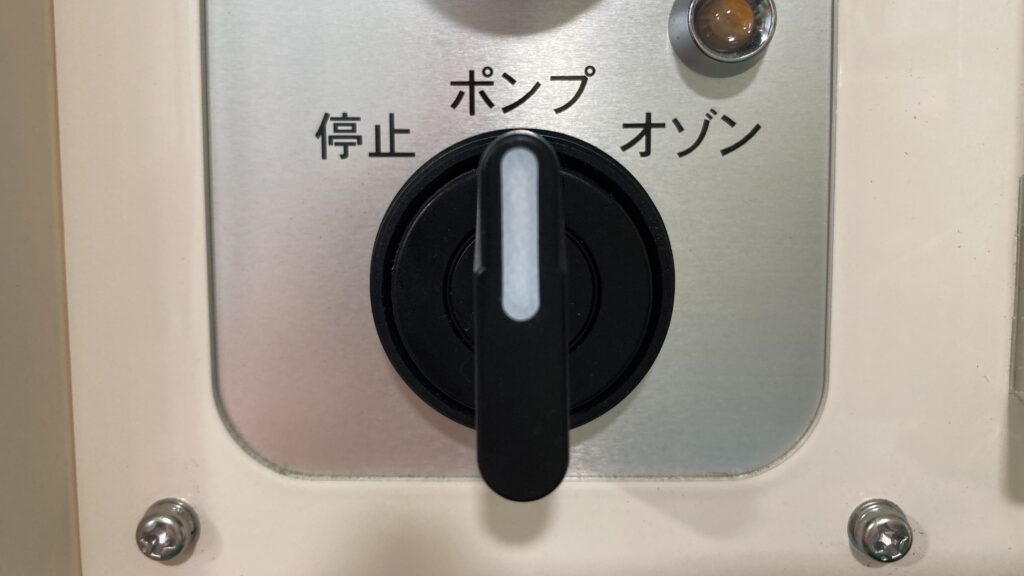

③タイムスイッチをONにし、メインスイッチを「ポンプ」の位置にしてポンプだけを作動させます。

「ポンプ」にすると、内蔵エアーポンプのみが動作する待機モードになります。この状態であればオゾンが出ることがありません。

　

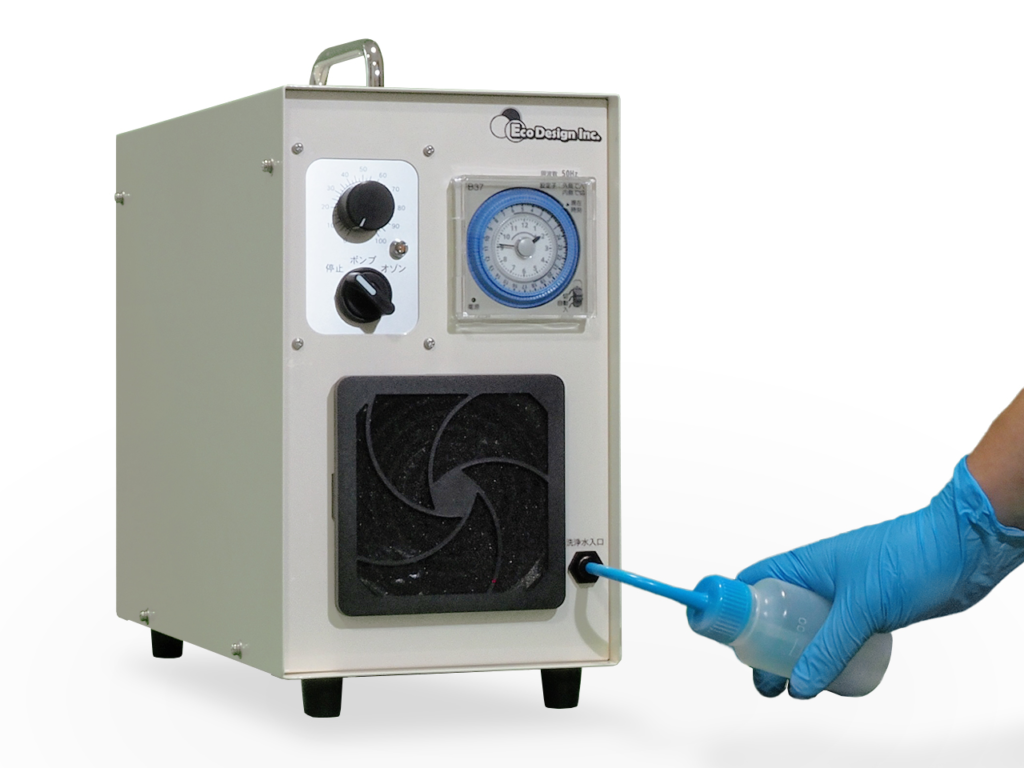

④ポンプが動いている状態で、前面の洗浄水入口に付属の洗浄瓶で水を注入します。背面のガス出口から汚れた水が排出されます。※必ずゴム手袋を装着して作業を行ってください。

洗浄水入口に水を入れると、エアーポンプの風に押されてすぐにガス出口から水が排出されます。

　

⑤洗浄後もしばらくポンプを動かし続けて、放電管内部の水をしっかり排出・乾燥させてください。

　

洗浄後の確認ポイント

乾燥が終わったら、通常の手順で試運転を行い、放電管監視窓から紫色の放電が正常に見えるか確認しましょう。放電管の内部に白い膜が残ることがありますが、放電が正常であれば問題ありません。もし放電管内部に水が残っている状態で運転すると、オゾン発生性能が一時的に低下することがあるため、十分に乾燥させることが大切です。

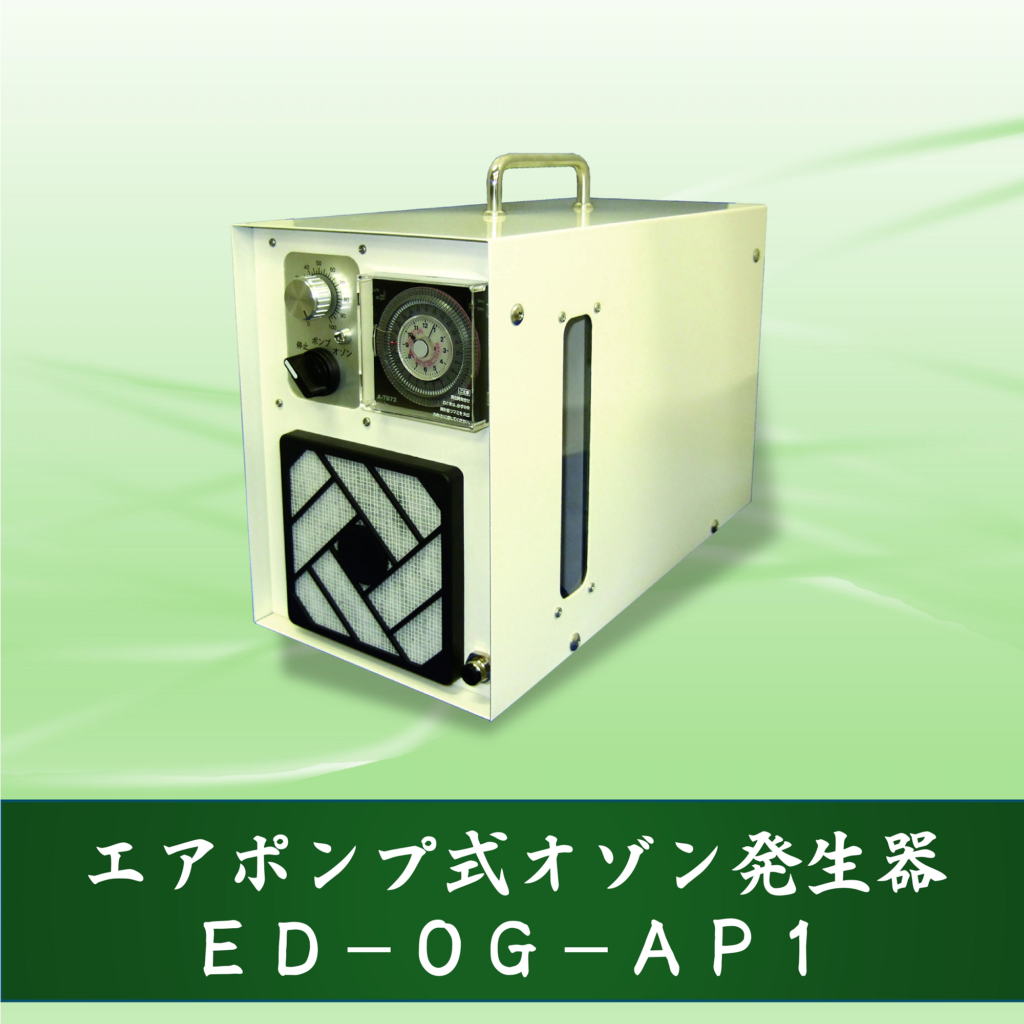

ED-OG-AP1製品情報

ED-OG-AP1はエアポンプ内蔵型のオゾン発生器で、最大2000mg/hのオゾンを発生できます。無声放電方式を採用し、石英三重管を使用した高耐久設計です。放電管の洗浄が簡単にできる構造もこの製品の特長です。

※参照：エコデザイン株式会社　ED-OG-AP1製品ページ　https://www.ecodesign-labo.jp/product/ed-og-ap1

　

よくあるご質問

　

まとめ

ED-OG-AP1の放電管洗浄は、付属の洗浄瓶と水だけで誰でも簡単にできるメンテナンスです。24時間連続運転なら約2か月に1回を目安に、放電管監視窓で放電の様子をチェックしながら定期的に洗浄しましょう。正しい手順で洗浄を行えば、オゾン発生性能を長く維持できます。ご不明な点があれば、エコデザイン株式会社までお気軽にご相談ください。
