1. オゾン利用試験装置の構成方法

系統構成

オゾン利用試験装置は次の部分およびそれらを結合する配管、電気系統からなります。

  • 1. 原料気体供給部
  • 2. オゾン発生器
  • 3. 試験部
  • 4. オゾン除去部
  • 5. オゾン測定部
  • 6. オゾン水製造部
  • 7. 希釈気体供給部
  • 8. 気体吸引ポンプ
  • 9. 加湿器
1. 原料気体供給部

オゾン発生原料気体を供給する部分

2. オゾン発生器

オゾンを発生する装置

3. 試験部

試験対象をオゾンに接触させる部分

4. オゾン除去部

外部に排出する気体中のオゾンを除去する部分

5. オゾン測定部

気体中あるいは水中のオゾンを測定する部分

6. オゾン水製造部

オゾンガスと水を接触させてオゾン水を製造する部分

特にオゾン水を用いた試験の場合に加わります。

7. 希釈気体供給部

オゾンガスを希釈するための気体を供給する部分

試験目的等により、追加することのある機能です。

8. 気体吸引ポンプ

試験部の負圧を維持するために気体を吸引するポンプ

試験目的等により、追加することのある機能です。

9. 加湿器

オゾンガスに湿分を添加する部分

試験目的等により、追加することのある機能です。

系統構成について
  • 1. 基本形
  • 2. オゾンガス希釈型
  • 3. オゾンガス吸引型
  • 4. オゾンガス希釈・吸引型
  • 5. 試験部内オゾン発生型
  • 6. 試験部内オゾン拡散型
  • 7. オゾン水利用型

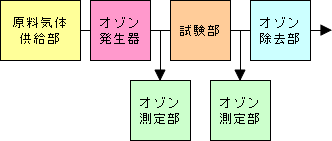

1. 基本形

試験部として密閉性のある容器、反応器、バブラー等を用い、且つオゾンガスを希釈せずに試験に用いる場合の系統構成です。

試験系統構成・基本形

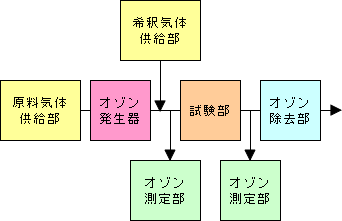

2. オゾンガス希釈型

試験部として密閉性のある容器、反応器、バブラー等を用い、且つオゾンガスを希釈して試験に用いる場合の系統構成です。

試験系統構成・オゾンガス希釈型

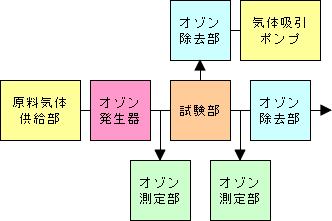

3. オゾンガス吸引型

試験部に密閉性がない場合に用いる系統構成であり、試験部から一部の気体を吸引して、負圧を維持するものです。

試験系統構成・オゾンガス吸引型

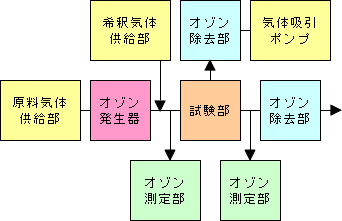

4. オゾンガス希釈・吸引型

試験部に密閉性がなく、且つオゾンガスを希釈して試験に用いる場合の系統構成です。

試験系統構成・オゾンガス希釈・吸引型
5. 試験部内オゾン発生型

比較的大容量のボックスなどの試験部の中に、オゾン発生器、原料気体供給装置、オゾン除去器を収納して用いるものです。

試験系統構成・試験部内オゾン発生型
6. 試験部内オゾン拡散型

原料気体供給部を用いずにオゾン発生器より拡散、もしくは自然対流によりオゾンを取り出し、試験部内に拡散させるものです。

この場合特に、オゾン発生器としては、圧力損失の少ない沿面放電式のものを使用します。

試験系統構成・試験部内オゾン拡散型

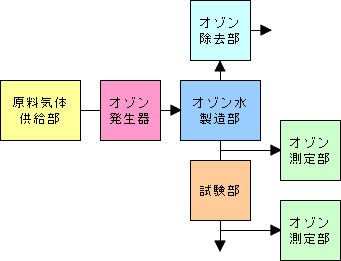

7. オゾン水利用型

オゾン発生器で発生したオゾンガスを水に接触させてオゾン水を製造し、それを試験部に導いて試験を行います。

試験系統構成・オゾン水利用型
