ファボゾン5（FOG-AC5G）の使い方｜準備から停止までわかりやすく解説

はじめに

産業用オゾン発生器ファボゾン5（FOG-AC5G）は、原料ガスをつないで電源を入れるだけでオゾンを発生できる装置です。この記事では、運転前の準備から運転の開始、終了までの基本的な操作手順を、はじめて使う方にもわかりやすいように順を追って解説します。

　

ファボゾン5（FOG-AC5G）とは？

ファボゾン5（FOG-AC5G）は、酸素を原料にしてオゾンガスを発生させる産業用/研究用のオゾン発生器です。原料ガスを供給してAC100V電源につなぎ、電源スイッチを入れるだけでオゾンを発生でき、前面のつまみで発生量を調整できます。小型で軽く、設置場所を取りにくいのも特長です。

　

動画：2分半で分かるファボゾン5の使い方

実際の接続や操作の流れを動画で確認できます。

　

運転前の準備　用意するもの

オゾン発生器を運転する前に、以下のものをご用意ください。

　

オゾン発生器の設置と電源の接続

運転の前に、装置の設置、電源とアースの接続、配管の接続を済ませます。

オゾン発生器の設置は水平で安定した屋内に行い、壁などから10cm以上離します。テーブルの上などに置くような形がおすすめです。

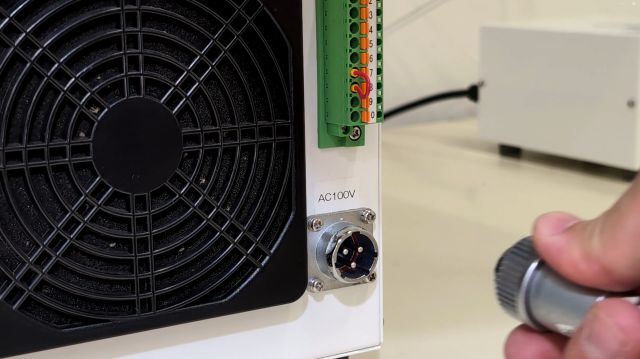

付属の電源コードを発生器側とアース付きコンセント側にそれぞれ差し込み、一般的なAC100Vコンセントに接続します。

　

オゾン発生器の配管接続

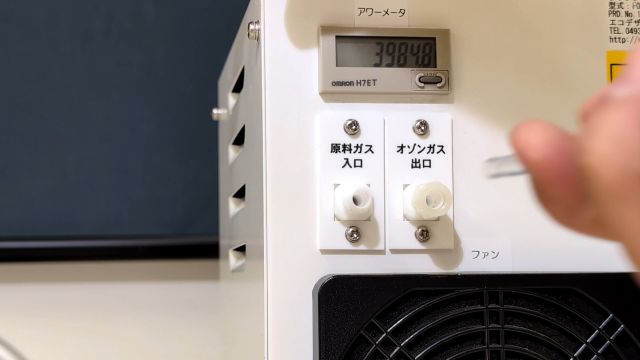

原料ガス入口、オゾンガス出口にチューブを配管します。配管には外径6mmもしくは1/4インチのPFAチューブやPTFEチューブなど耐オゾン性のある素材を使い、漏れがないよう確実につなぎます。

フッ素樹脂継手は6mm、1/4インチ兼用の継手になっております。以下の手順に従って配管を接続してください。手締めでも漏れなく締めることができますが、確実に締めるためにはスパナで本締めを行ってください。

　

フッ素樹脂継手配管手順

　

運転を始める手順

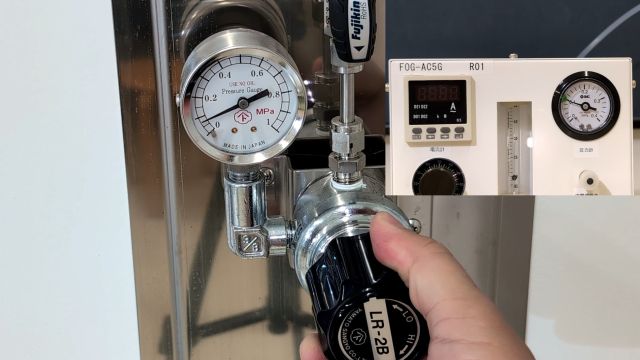

まず、流量調節弁を右に回して閉じた状態にしてから、原料ガスを供給します。

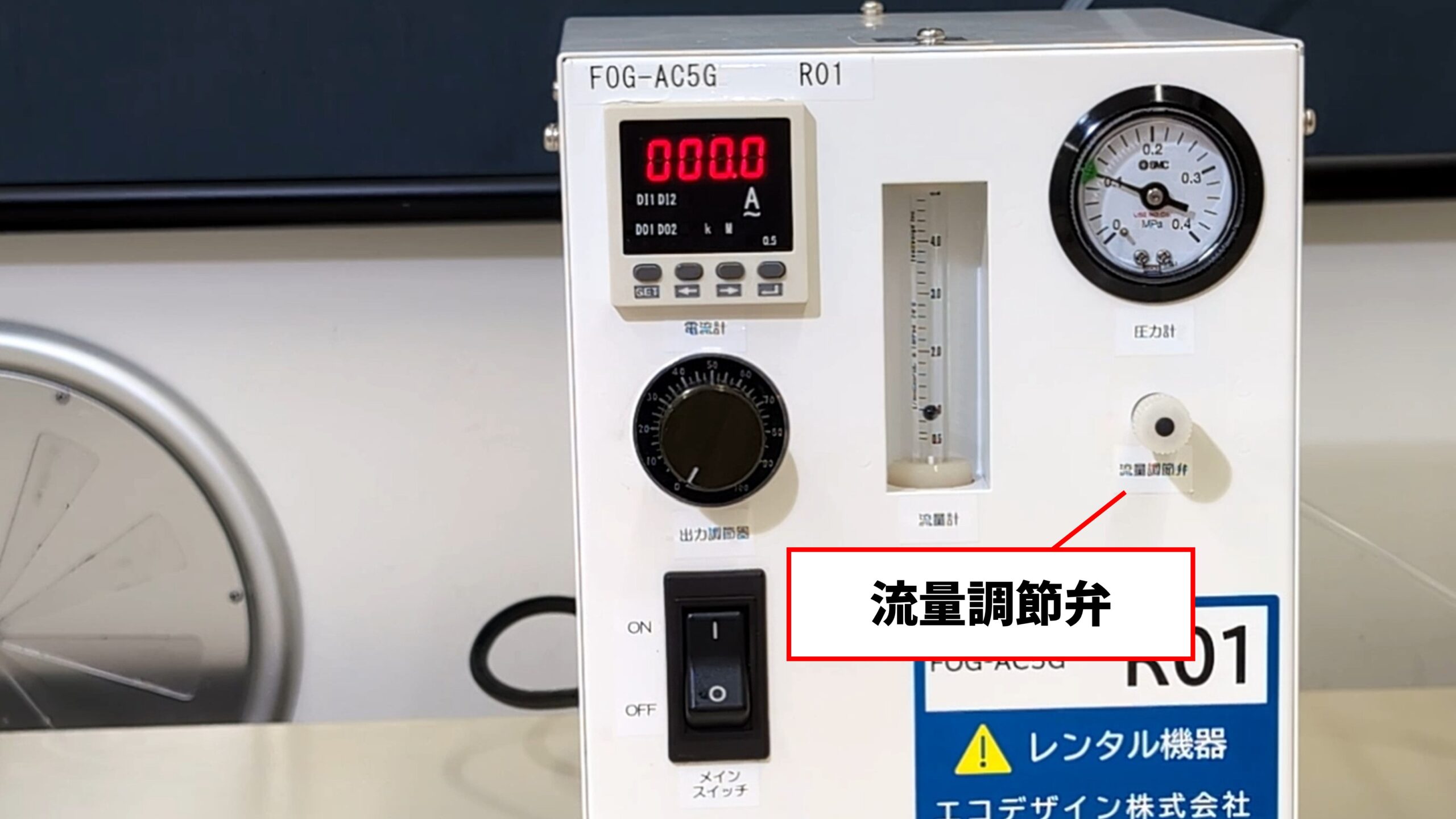

次に流量調節弁をゆっくり左に開き、流量計を見ながら使う流量に合わせます。圧力計が約0.1MPaGになるよう調整できたら、メインスイッチをONにし、出力調節ボリュームを回してオゾンガスを発生させます。

　

オゾン発生量の調整

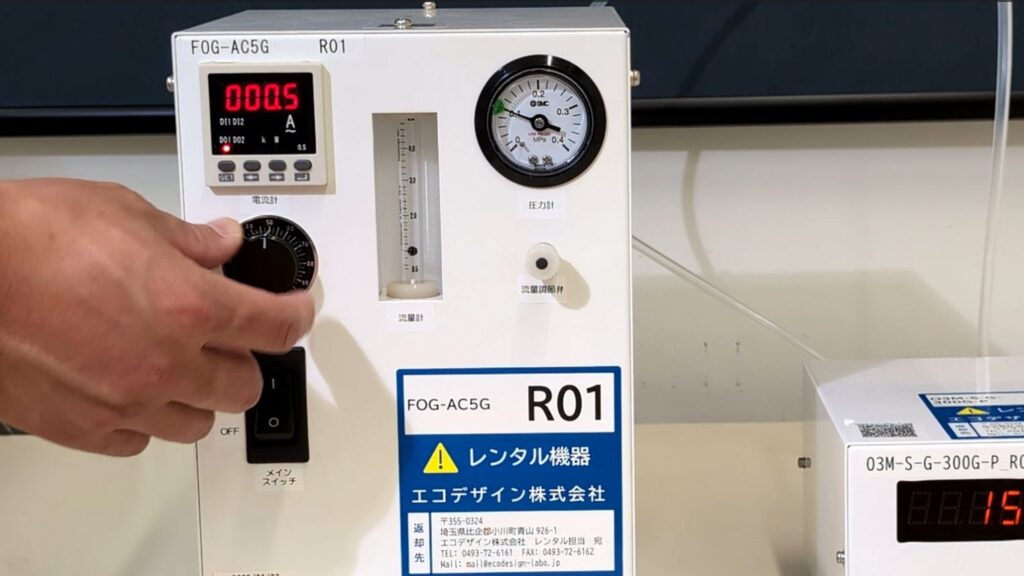

オゾンの発生量は、前面の出力調節ボリュームで0〜100％まで無段階に調整できます。必要な量に合わせてつまみを回すだけで設定できます。必要なオゾン量は、オゾン濃度計で測定するか、簡易的には性能検査表のデータから読み取って確認できます。

　

上級者向け：外部入出力端子

外部入出力端子を使えば、離れた場所からのON/OFFや出力の調整も行えます。システムへの組み込み用途として使えるほか、濃度計などと連携することで、一定のオゾン濃度を保ちながら運転する制御も可能です。

実装されている端子の詳細は以下の表をご覧ください。

　

外部入出力端子一覧

端子台仕様

　

運転を終えるときの手順

運転を終えるときは、まずメインスイッチをOFFにします。その後、原料ガスを1L/min以上で1分間ほど流し続け、装置内部に残留したオゾンガスを排出します（パージ）。最後に原料ガスの供給を止めれば終了です。残ったオゾンを排出しておくことが安全につながります。

　

　

よくあるご質問

まとめ

FOG-AC5Gの操作は、準備（設置・配管・電源とアース）→原料ガスの供給と流量・圧力の調整→メインスイッチON→出力調整、という流れが基本です。終了時は電源を切り、オゾンをパージしてからガスを止めます。手順を守れば、はじめての方でも安全にオゾンを利用できます。
