高濃度オゾンの安定発生には放電部の効率的な冷却が欠かせません。本オゾン発生器はラジエータ式の冷却水循環器を内蔵しており、完全空冷式の手軽さと、水冷式の高性能・高安定性を両立いたしました。
また、冷却をラジエータ式にすることにより、それ以外の箇所の密閉化が可能になり、高耐久性も実現しております。さらに、オゾン発生部とラジエータ部はユニット化されているため、トラブル時も速やかな復旧が可能となります。

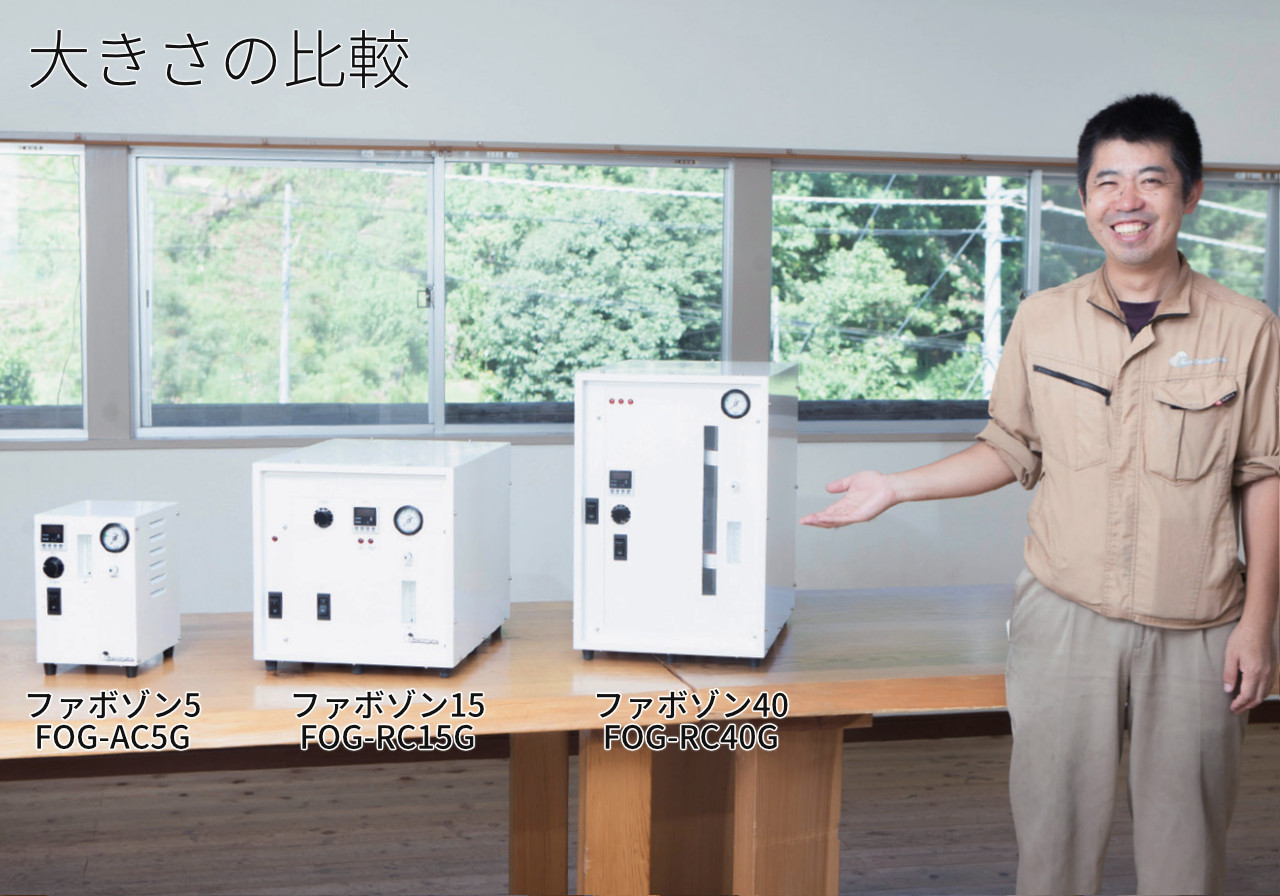

(※このページはオゾン発生量15g/hの機種「ファボゾン15 FOG-RC15G」のご紹介です。)
ラジエータ冷却水循環方式採用により、外部からの冷却水導入は不要なのに高濃度・高安定性を実現。
※40g/hタイプ「ファボゾン40 FOG-RC40G」の詳細は【こちらのページ】をご参照ください。
接オゾンガス部の材質はメタルを使用しておらず、パーティクルの混じらないクリーンなオゾンを発生。
外部入出力による運転も可能で、外部制御盤等と組み合わせた設備等にも組み入れ可能。
搭載している流量計のレンジを、利用目的に合わせて500ml/min、1L/min、5L/min、10L/minから選べます。
名称 | ファボゾン15 | ファボゾン40 |
---|---|---|
型式 | ファボゾン15…FOG-RC15G | ファボゾン40…FOG-RC40G |
オゾン発生方式 | ファボゾン15…無声放電法 | ファボゾン40…無声放電法 |
オゾンガス濃度 | ファボゾン15…最大180g/m3(N)以上 (酸素ガス流量200mL/min時) | ファボゾン40…最大150g/m3(N)以上 (酸素ガス流量2L/min時) |
オゾンガス発生量 | ファボゾン15…最大15g/h (酸素ガス流量5L/min時) | ファボゾン40…最大40g/h (酸素ガス流量10L/min時) |
接オゾンガス材質 | ファボゾン15…石英ガラス,PFA,PTFE,ルビー | ファボゾン40… 石英ガラス,PFA,PTFE,ルビー (5L/min) 石英ガラス,PFA,PTFE,ステンレス (10L/min) |
放電管冷却方式 | ファボゾン15…水冷式 (内部ラジエータ水冷) | ファボゾン40…水冷式 (内部ラジエータ水冷) |
流量計レンジ | ファボゾン15…5L/min,1L/min,500mL/minより選択 | ファボゾン40…10L/min,5L/minより選択 |

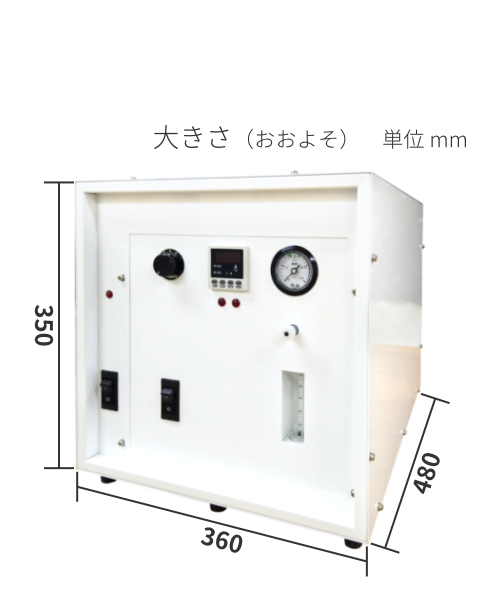

外形寸法 | ファボゾン15…360W×480D×350H mm (突起部は含まない) | ファボゾン40…350W×500D×504H mm (突起部は含まない) |
重量 | ファボゾン15…約20kg | ファボゾン40…約28kg |
ガス出入口 | ファボゾン15…外径6mmまたは1/4インチチューブ用継手 | ファボゾン40…外径6mmまたは1/4インチチューブ用継手 |
電源 | ファボゾン15…AC100V±10%,50/60Hz | ファボゾン40… AC100V±10%,50/60Hz オプション:AC200V±10% |
原料ガス圧力 | ファボゾン15…最大0.2MPa(G) | ファボゾン40…最大0.2MPa(G) |
外部入出力 | ファボゾン15…あり | ファボゾン40…あり |
使用環境 | ファボゾン15… 気温5~40℃,湿度90%R.H.以下 屋内,結露が無いこと,塵埃が少ないこと | ファボゾン40… 気温5~40℃,湿度90%R.H.以下 屋内,結露が無いこと,塵埃が少ないこと |
メーカー | ファボゾン15…エコデザイン株式会社 | ファボゾン40…エコデザイン株式会社 |
水処理設備へのオゾン供給源として。排水設備の負荷低減や、活性汚泥処理後の色抜き等の採用が増えております。
ラジエータ部以外は密閉されており、脱臭現場で想定される過酷な環境にも対応できます。
低流量で高濃度オゾン発生可能という特長により、微細気泡との組合せも数多く採用いただいております。
